teknisk information

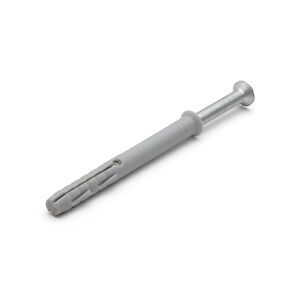

Fasadplugg KE (utvändig)
- Funktion: Solid nylonplugg med goda temperatur- och åldringsegenskaper. Fasadpluggens utformning hindrar rotation vid montering och ger möjlighet till riktad expansion.
- Spårtyp/bits: TX 40.
- Material: Plugg av nylon och skruv av stål.
- Ytbehandling: Zincotech Ag, korrosivitetsklass C4, för utomhusbruk.
- Monteringsanvisning: Borra ett hål anpassat till storleken på fasadpluggen enligt tabellen nedan. Tryck sedan in fasadpluggen i hålet tills kragen ligger dikt an mot fästdetaljen. Skruva därefter in skruven i fasadpluggen.
| D | Diameter |
| D1 | Ytterdiameter |
| G | Gänglängd |
| H | Huvuddiameter |
| L | Längd |
| M | Tjocklek |
| ML | Moderlåda |
| Borrkap.mm | Borrkapacitet mm |
| Max detalj-tjockl.mm | Max detalj-tjocklek mm |
| Min borrdjup mm | Minsta borrdjup mm |
| Skruvdim. mm | Skruvdimension mm |
| Ytbeh. | Ytbehandling |
| D | L | Max detalj-tjockl. mm | Borr mm | Art.nr | Antal | Förp. | ML |
|---|---|---|---|---|---|---|---|
| 10 | 100 | 50 | 10 | 3810100 | 25 | Förpackning | 8 |
| 10 | 140 | 90 | 10 | 3810140 | 25 | Förpackning | 8 |
| 10 | 160 | 110 | 10 | 3810160 | 25 | Förpackning | 12 |
