teknisk information

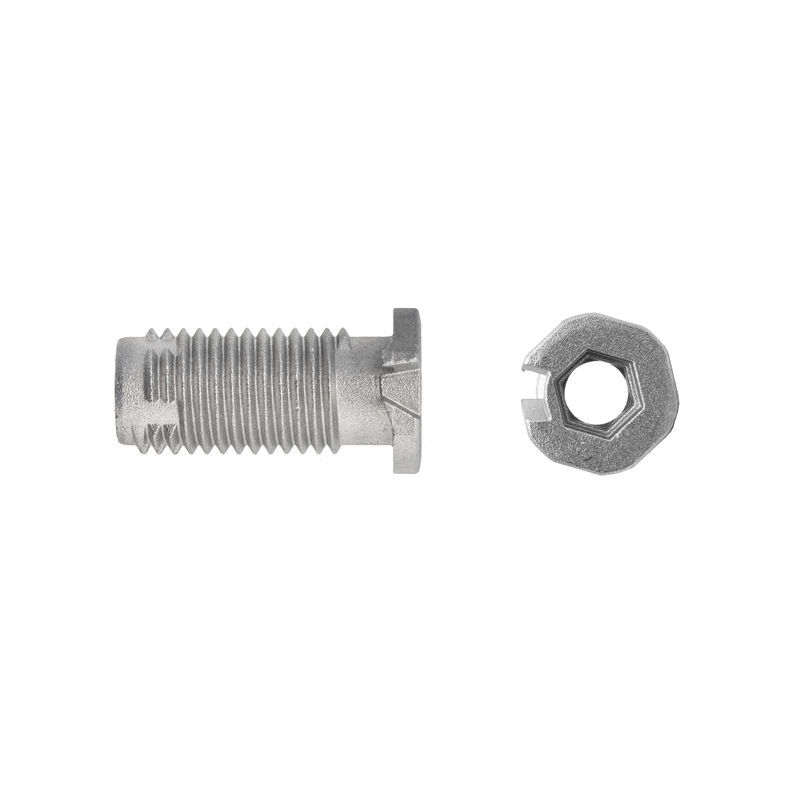

Karmhylsa X

  • Funktion: Karmhylsa med fräsfunktion för karminfästning i trä, betong, hålsten, lättbetong, lättklinker och stål.
  • Material: Zink.
  • Monteringsanvisning: Hylsan skruvas in i ett 14 mm förborrat hål från karmens utsida. Vid behov försänks hylsan i karmen. Ställ karmen på plats i öppningen och skruva ut hylsorna mot underlaget. Justera karmen med justernyckel så att karmen hamnar i våg och lod. Se till att minst 15 mm av hylsans längd är förankrad i karmen. Förankra hylsan med en för underlaget anpassad skruv. Täck hålen med täcklock.
Enhetsguide
D Diameter
D1 Ytterdiameter
G Gänglängd
H Huvuddiameter
L Längd
M Tjocklek
ML Moderlåda
Borrkap.mm Borrkapacitet mm
Max detalj-tjockl.mm Max detalj-tjocklek mm
Min borrdjup mm Minsta borrdjup mm
Skruvdim. mm Skruvdimension mm
Ytbeh. Ytbehandling
D L G Art.nr E-nummer Antal Förp. ML
16 28 B45228 1000 Bulkpack
16 28 A45228 200 Storlåda
16 28 45228 50 Förpackning 8
16 28 SB45228 4 Påspack 10
16 38 B45238 800 Bulkpack
16 38 A45238 150 Storlåda
16 38 45238 50 Förpackning 8
16 38 SB45238 4 Påspack 10
OBS! Påspack säljs endast i multiplar om tio påsar.
