Instruksjonsfilm:
Monteringsanvisning Karmhylse
Teknisk informasjon

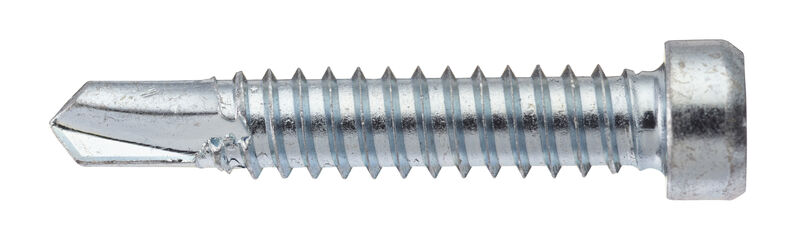

Karmhylseskrue bjelke
- Funksjon: Skruen er ment til bruk for å låse fast karmhylser ved montering mot bjelke maks. 6 mm.
- Sportype/bits: TX 40.
- Materiale: Settherdet stål.
- Overflatebehandling: Elforsinket 5 my, til innendørsbruk.
- Monteringsinstruksjon: Etter at karmhylsen er montert som anvist, fikseres hylsen med en karmhylseskrue for bjelke, deretter kan karmen justeres til riktig stilling.
| D | Diameter |
| D1 | Utvendig diameter |
| G | Gjengelengde |
| H | Hodediameter |
| L | Lengde |
| M | Tykkelse |
| MK | Morkasse |
| Borkap.mm | Borkapasitet mm |
| Maks. detaljtykl. mm | Maks. detaljtykkelse mm |
| Min bordybde mm | Minst bordybde mm |
| Skruedim. mm | Skruedimensjon mm |
| Overflatebeh. | Overflatebehandling |
| D | L | G | Art.nr | E-nummer | Antall | Forp. | ML |
|---|---|---|---|---|---|---|---|
| 7 | 38 | 38 | B442169 | 1500 | Bulkpack | ||
| 7 | 38 | 38 | 442169 | 75 | Forpakning | 16 | |
| 7 | 38 | 38 | 443169 | 25 | Forpakning | 16 | |
| 7 | 38 | 38 | SB442169 | 6 | Posepakke | 10 | |
| 7 | 38 | 38 | SB4421699 | 4 | Posepakke | 10 |
