teknisk information
Fasadöverlappskruv (utvändig) för stålplåt max 2 x 1,25 mm
- Funktion: Borrspets för stålplåt upp till 2 x 1,25 mm. Plåtgänga för överlappsfunktion. EPDM-gummi för säker tätning. Huvudets lågkullriga utformning passar ypperligt för att fästa plåt mot plåt utvändigt.
- Spårtyp/bits: TX 20.
- Material: Sätthärdat stål och EPDM-gummi.
- Ytbehandling: Elförzinkad 20 my. Pulverlackerad med polyesterlack, för utomhusbruk.
- Monteringsanvisning: Skruvdragare med varvtal 1.500–2.500 r/m rekommenderas.
| D | Diameter |
| D1 | Ytterdiameter |
| G | Gänglängd |
| H | Huvuddiameter |
| L | Längd |
| M | Tjocklek |
| ML | Moderlåda |
| Borrkap.mm | Borrkapacitet mm |
| Max detalj-tjockl.mm | Max detalj-tjocklek mm |
| Min borrdjup mm | Minsta borrdjup mm |
| Skruvdim. mm | Skruvdimension mm |
| Ytbeh. | Ytbehandling |
| D | L | Färg | Art.nr | E-nummer | Antal | Förp. | ML |
|---|---|---|---|---|---|---|---|

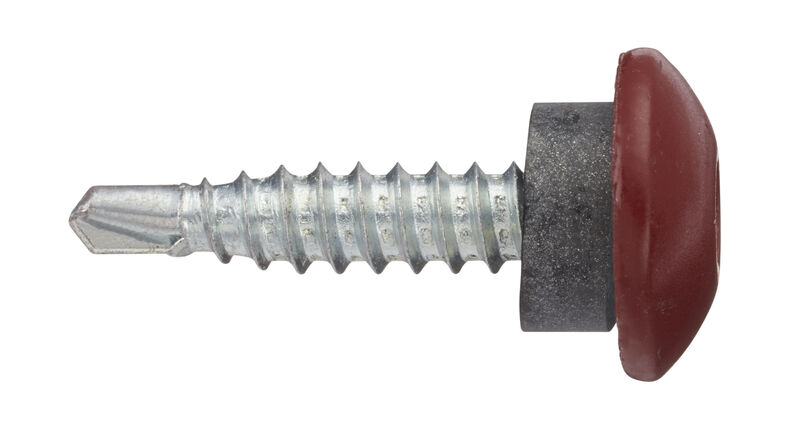

| 4.8 | 23 | Mörkröd RAL 3009 | 683255 | 100 | Förpackning | 16 | |
| 4.8 | 23 | Mörkröd RAL 3009 | SB683255 | 10 | Påspack | 10 | |

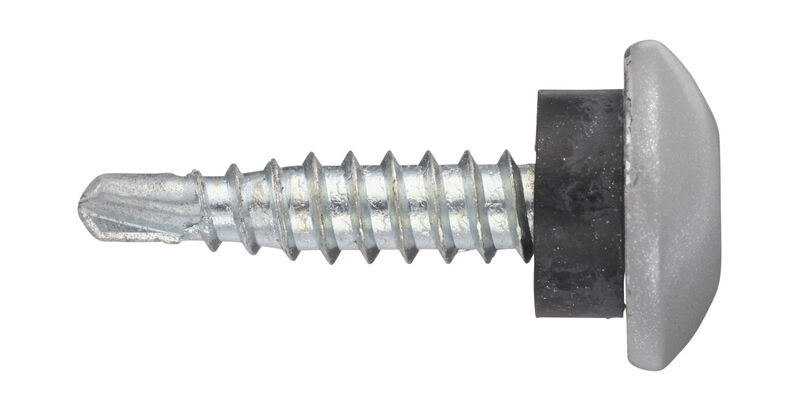

| 4.8 | 23 | Silver RAL 9006 | 683277 | 100 | Förpackning | 16 | |
| 4.8 | 23 | Silver RAL 9006 | SB683277 | 10 | Påspack | 10 | |

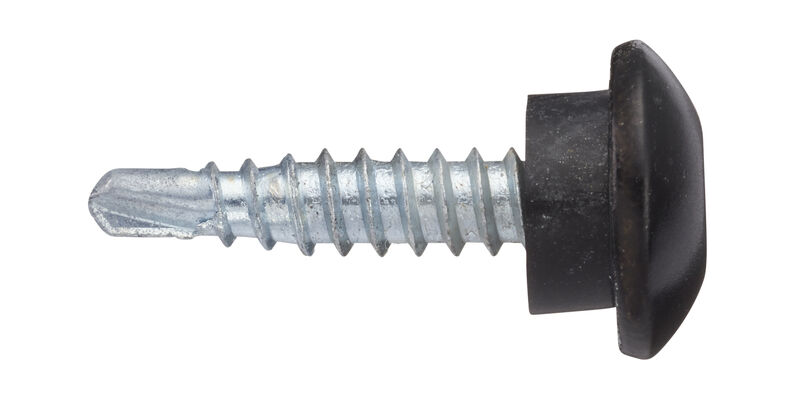

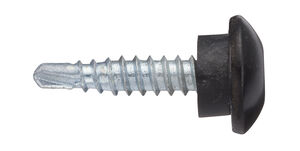

| 4.8 | 23 | Svart RAL 9005 | P683222 | 100 | Plastask | 16 | |
| 4.8 | 23 | Svart RAL 9005 | 683222 | 100 | Förpackning | 16 | |
| 4.8 | 23 | Svart RAL 9005 | SB683222 | 10 | Påspack | 10 | |

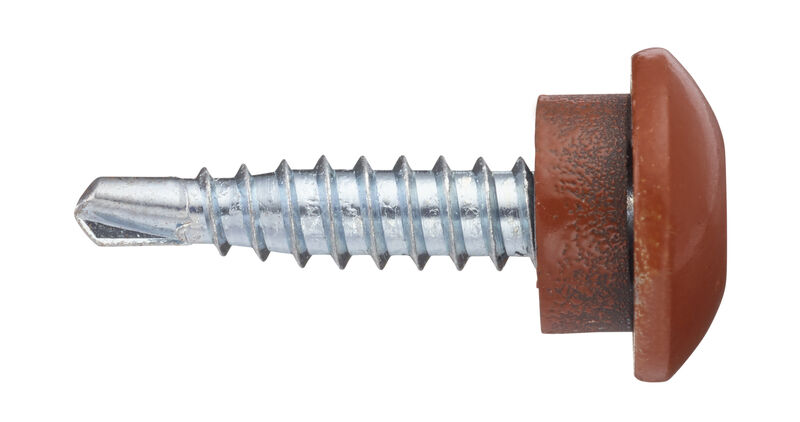

| 4.8 | 23 | Tegelröd RAL 8004 | 683233 | 100 | Förpackning | 16 | |
| 4.8 | 23 | Tegelröd RAL 8004 | SB683233 | 10 | Påspack | 10 | |

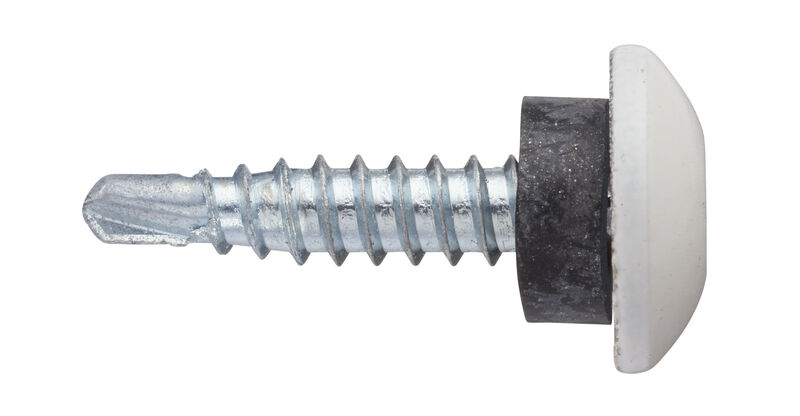

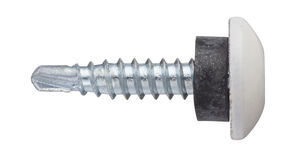

| 4.8 | 23 | Vit RAL 9010 | P683244 | 100 | Plastask | 16 | |
| 4.8 | 23 | Vit RAL 9010 | 683244 | 100 | Förpackning | 16 | |
| 4.8 | 23 | Vit RAL 9010 | SB683244 | 10 | Påspack | 10 |
