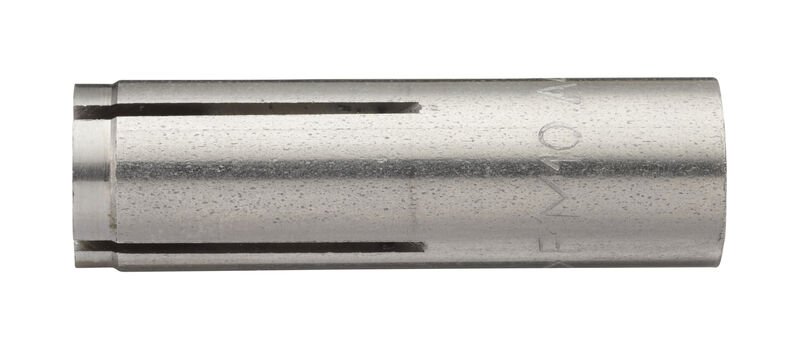

Slagankare (A4 syrafast)
- Funktion: Europeiskt tekniskt godkänd slagankare (ETA-02/0020, ETA-05/0116) med metrisk invändig gänga för montage i betong.
- Material: Syrafast stål (A4).
- Monteringsanvisning: Borra ett hål anpassat till slagankaret enligt tabellen nedan. Tryck in ankaret i hålet. Expandera slagankaret med anpassat slagdorn.
| D | Diameter |
| D1 | Ytterdiameter |
| G | Gänglängd |
| H | Huvuddiameter |
| L | Längd |
| M | Tjocklek |
| ML | Moderlåda |
| Borrkap.mm | Borrkapacitet mm |
| Max detalj-tjockl.mm | Max detalj-tjocklek mm |
| Min borrdjup mm | Minsta borrdjup mm |
| Skruvdim. mm | Skruvdimension mm |
| Ytbeh. | Ytbehandling |
| D | L | Min. borrdjup mm | Borr mm | Art.nr | Antal | Förp. | ML | |
|---|---|---|---|---|---|---|---|---|
| 6 | 30 | 30 | 8 | 84701 | 100 | Förpackning | 12 | |
| 8 | 30 | 30 | 10 | 84702 | 100 | Förpackning | 12 | |
| 10 | 40 | 40 | 12 | 84703 | 50 | Förpackning | 12 | |
| 12 | 50 | 50 | 15 | 84704 | 50 | Förpackning | 8 | |
| 16 | 65 | 65 | 20 | 84705 | 25 | Förpackning | 8 |
