Monteringsanvisning Betongskrue

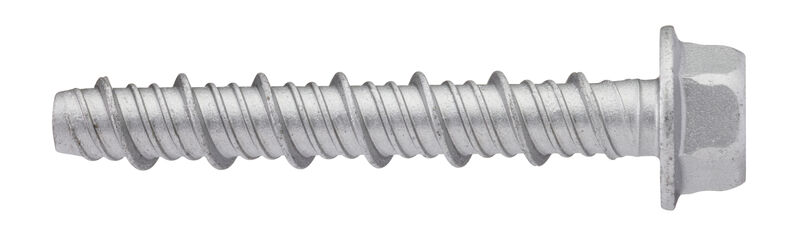

Betongskrue 6-kant (utvendig)

  • Funksjon: Spesialherdet skrue som skrus direkte i et forboret hull uten plugg. Betongskruen brukes til montering i betong.
  • Sportype/bits: Hylse 8, 10, 13 og 15 mm.
  • Materiale: Settherdet stål.
  • Overflatebehandling: Ruspert sølv, til utendørs bruk.
  • Monteringsinstruksjon: Bor et hull tilpasset størrelsen storleken på betongskruen iht. tabellen nedenfor. Skru deretter inn betongskruen vinkelrett på underlaget. Når skruen når underlaget, må ytterligere stramming unngås.
ENHETSVEILEDNING
D Diameter
D1 Utvendig diameter
G Gjengelengde
H Hodediameter
L Lengde
M Tykkelse
MK Morkasse
Borkap.mm Borkapasitet mm
Maks. detaljtykl. mm Maks. detaljtykkelse mm
Min bordybde mm Minst bordybde mm
Skruedim. mm Skruedimensjon mm
Overflatebeh. Overflatebehandling
D L G Bits/Hylse Maks. detalj-tykk. mm Bor mm Art.nr. E-nummer Antall Forp. ML
6.3 50 40 8 20 5 B726350 1800 Bulkpack
6.3 50 40 8 20 5 726350 100 Forpakning 8
6.3 60 40 8 30 5 B726360 1500 Bulkpack
6.3 60 40 8 30 5 726360 100 Forpakning 8
7.5 45 45 10 5 6 B727545 1100 Bulkpack
7.5 45 45 10 5 6 727545 1555100 100 Forpakning 8
7.5 60 55 10 20 6 B727560 1000 Bulkpack
7.5 60 55 10 20 6 727560 1555101 100 Forpakning 8
7.5 80 55 10 40 6 B727580 800 Bulkpack
7.5 80 55 10 40 6 727580 1555102 50 Forpakning 8
10.5 55 55 13 5 8 B7210555 600 Bulkpack
10.5 55 55 13 5 8 7210555 1555103 50 Forpakning 8
10.5 75 60 13 25 8 B7210575 500 Bulkpack
10.5 75 60 13 25 8 7210575 1555104 50 Forpakning 8
10.5 90 60 13 40 8 B7210590 400 Bulkpack
10.5 90 60 13 40 8 7210590 1555105 50 Forpakning 8
10.5 110 60 13 60 8 B72105110 350 Bulkpack
10.5 110 60 13 60 8 72105110 1555107 25 Forpakning 8
10.5 130 60 13 80 8 B72105130 300 Bulkpack
10.5 130 60 13 80 8 72105130 25 Forpakning 8
12.5 65 65 15 5 10 B7212565 350 Bulkpack
12.5 65 65 15 5 10 7212565 1555108 25 Forpakning 8
12.5 85 70 15 25 10 B7212585 250 Bulkpack
12.5 85 70 15 25 10 7212585 1555109 25 Forpakning 8
12.5 100 70 15 40 10 B72125100 200 Bulkpack
12.5 100 70 15 40 10 72125100 1555110 25 Forpakning 8
12.5 120 70 15 60 10 B72125120 200 Bulkpack
12.5 120 70 15 60 10 72125120 1555111 25 Forpakning 8
12.5 160 70 15 100 10 B72125160 150 Bulkpack
12.5 160 70 15 100 10 72125160 25 Forpakning 6
12.5 200 70 15 140 10 B72125200 150 Bulkpack
12.5 200 70 15 140 10 72125200 20 Forpakning 6
