Monteringsanvisning Betongskrue

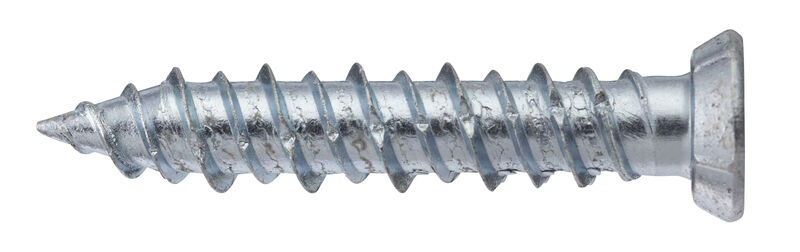

Betongskrue forsenket
- Funksjon: Spesialherdet skrue som skrus direkte i et forboret hull uten plugg. Betongskruen brukes til montering i betong.
- Sportype/bits: TX 30.
- Materiale: Settherdet stål.
- Overflatebehandling: Elforsinket 5 my, til innendørsbruk.
- Monteringsinstruksjon: Bor et hull tilpasset størrelsen storleken på betongskruen iht. tabellen nedenfor. Skru deretter inn betongskruen.
| D | Diameter |
| D1 | Utvendig diameter |
| G | Gjengelengde |
| H | Hodediameter |
| L | Lengde |
| M | Tykkelse |
| MK | Morkasse |
| Borkap.mm | Borkapasitet mm |
| Maks. detaljtykl. mm | Maks. detaljtykkelse mm |
| Min bordybde mm | Minst bordybde mm |
| Skruedim. mm | Skruedimensjon mm |
| Overflatebeh. | Overflatebehandling |
| D | L | G | Maks. detalj-tykk. mm | Bor mm | Art.nr. | E-nummer | Antall | Forp. | ML |
|---|---|---|---|---|---|---|---|---|---|
| 7.5 | 42 | 38 | 10 | 6 | B7542 | 3000 | Bulkpack | ||
| 7.5 | 42 | 38 | 10 | 6 | 7542 | 1555112 | 100 | Forpakning | 12 |
| 7.5 | 42 | 38 | 10 | 6 | SB7542 | 6 | Posepakke | 10 | |
| 7.5 | 72 | 68 | 40 | 6 | B7572 | 1500 | Bulkpack | ||
| 7.5 | 72 | 68 | 40 | 6 | 7572 | 1555113 | 100 | Forpakning | 8 |
| 7.5 | 72 | 68 | 40 | 6 | SB7572 | 6 | Posepakke | 10 | |
| 7.5 | 92 | 88 | 60 | 6 | B7592 | 1000 | Bulkpack | ||
| 7.5 | 92 | 88 | 60 | 6 | 7592 | 1555114 | 100 | Forpakning | 8 |
| 7.5 | 92 | 88 | 60 | 6 | SB7592 | 4 | Posepakke | 10 | |
| 7.5 | 112 | 108 | 80 | 6 | B75112 | 600 | Bulkpack | ||
| 7.5 | 112 | 108 | 80 | 6 | 75112 | 1555115 | 100 | Forpakning | 8 |
| 7.5 | 112 | 108 | 80 | 6 | SB75112 | 4 | Posepakke | 10 | |
| 7.5 | 132 | 128 | 100 | 6 | B75132 | 500 | Bulkpack | ||
| 7.5 | 132 | 128 | 100 | 6 | 751329 | 1555116 | 75 | Forpakning | 8 |
