Instruksjonsfilm:
Monteringsanvisning Karmhylse
Teknisk informasjon

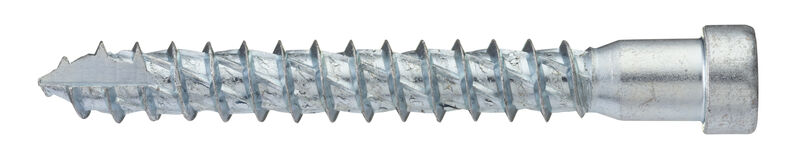

Karmhylseskrue tre
- Funksjon: Skruen er beregnet for å brukes til å fikse karmhylser ved montering av tyngre vinduer og dører mot tre.
- Sportype/bits: TX 40.
- Materiale: Settherdet stål.
- Overflatebehandling: Elforsinket 5 my, til innendørsbruk.
- Monteringsinstruksjon: Etter at karmhylsen er montert iht. anvisningen, fikseres hylsen med en karmhylse til trelekt, deretter kan karmen justeres til riktig stilling.
| D | Diameter |
| D1 | Utvendig diameter |
| G | Gjengelengde |
| H | Hodediameter |
| L | Lengde |
| M | Tykkelse |
| MK | Morkasse |
| Borkap.mm | Borkapasitet mm |
| Maks. detaljtykl. mm | Maks. detaljtykkelse mm |
| Min bordybde mm | Minst bordybde mm |
| Skruedim. mm | Skruedimensjon mm |
| Overflatebeh. | Overflatebehandling |
| D | L | G | Art.nr | Antall | Forp. | ML |
|---|---|---|---|---|---|---|
| 7.5 | 60 | 50 | B44210 | 1500 | Bulkpack | |
| 7.5 | 60 | 50 | 44210 | 75 | Forpakning | 12 |
| 7.5 | 60 | 50 | 44310 | 25 | Forpakning | 16 |
| 7.5 | 60 | 50 | SB44210 | 6 | Posepakke | 10 |
| 7.5 | 60 | 50 | SB442109 | 4 | Posepakke | 10 |
