Teknisk informasjon

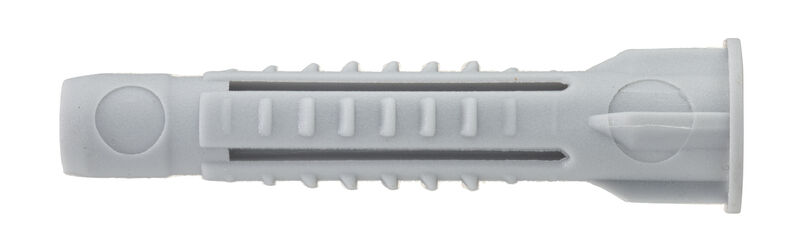

Universalplugg
- Funksjon: Pluggen er utformet til bruk i de fleste byggematerialer, men er best egnet til platematerialer. I massive materialer ekspanderer pluggen, men i murblokker og platematerialer slår den knute på seg.
- Materiale: Polyeten.
- Monteringsinstruksjon: Bor et hull tilpasset størrelsen på pluggen iht. tabellen nedenfor. Trykk pluggen inn i hullet. Monter festedetaljen med skrue tilpasset pluggen iht. samme tabell. Lengden på skruen skal være ca. 5 mm lenger enn plugg og festedetalj til sammen.
| D | Diameter |
| D1 | Utvendig diameter |
| G | Gjengelengde |
| H | Hodediameter |
| L | Lengde |
| M | Tykkelse |
| MK | Morkasse |
| Borkap.mm | Borkapasitet mm |
| Maks. detaljtykl. mm | Maks. detaljtykkelse mm |
| Min bordybde mm | Minst bordybde mm |
| Skruedim. mm | Skruedimensjon mm |
| Overflatebeh. | Overflatebehandling |
| D | L | Bor mm | Skruedim. mm | Art.nr. | Antall | Forp. | ML |
|---|---|---|---|---|---|---|---|
| 6 | 40 | 6 | 4 | 336040 | 100 | Forpakning | 12 |
| 6 | 40 | 6 | 4 | SB336040 | 10 | Posepakke | 10 |
| 8 | 50 | 8 | 5 | 338050 | 100 | Forpakning | 12 |
| 8 | 50 | 8 | 5 | SB338050 | 7 | Posepakke | 10 |
| 10 | 60 | 10 | 6 | 331060 | 50 | Forpakning | 12 |
| 10 | 60 | 10 | 6 | SB331060 | 5 | Posepakke | 10 |
