teknisk information

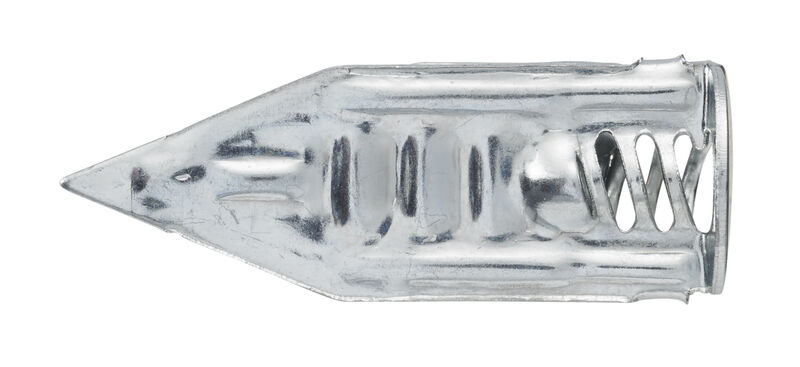

Gipskvick
- Funktion: Metallinfästning för lättare montage utan förborrning i gipsskivor 6-13 mm.
- Material: Stål.
- Ytbehandling: Elförzinkad 5 my, för inomhusbruk.
- Monteringsanvisning: Slå försiktigt in gipskvicken i gipsskivan med en hammare utan förborrning. Därefter monteras fästdetaljen med skruv anpassad till infästningen enligt tabellen nedan. Längden på skruven skall vara fästdetaljens tjocklek plus minst 30 mm.
| D | Diameter |
| D1 | Ytterdiameter |
| G | Gänglängd |
| H | Huvuddiameter |
| L | Längd |
| M | Tjocklek |
| ML | Moderlåda |
| Borrkap.mm | Borrkapacitet mm |
| Max detalj-tjockl.mm | Max detalj-tjocklek mm |
| Min borrdjup mm | Minsta borrdjup mm |
| Skruvdim. mm | Skruvdimension mm |
| Ytbeh. | Ytbehandling |
| D | L | Skruvdim. mm | Art.nr | E-nummer | Antal | Förp. | ML |
|---|---|---|---|---|---|---|---|
| 11 | 30 | 3,5-4,5 | B331424 | 5000 | Bulkpack | ||
| 11 | 30 | 3,5-4,5 | 331424 | 1508437 | 100 | Förpackning | 40 |
| 11 | 30 | 3,5-4,5 | SB331424 | 1508438 | 6 | Påspack | 10 |
