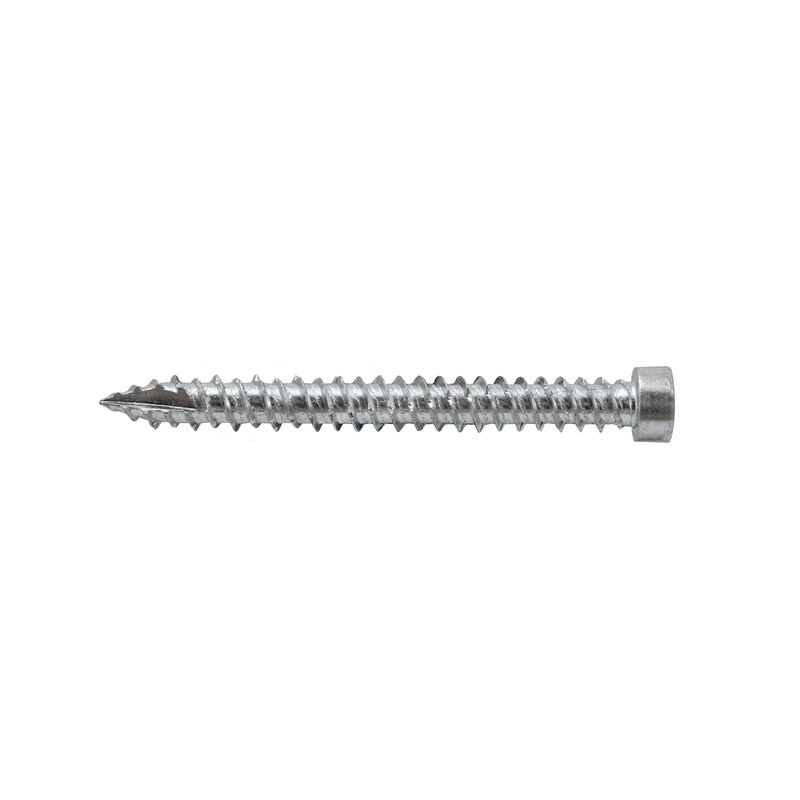

Karmhylsskruv betong
- Funktion: Skruven är avsedd att användas för att låsa fast karmhylsor vid montage mot betong.
- Spårtyp/bits: TX 40.
- Material: Sätthärdat stål.
- Ytbehandling: Elförzinkad 5 my, för inomhusbruk.
- Monteringsanvisning: Efter att karmhylsan är monterad enligt anvisning fixeras hylsan med en karmhylsskruv för betong, därefter kan karmen justeras till rätt läge. Vid montage i betong krävs förborrning enligt tabell.
| D | Diameter |
| D1 | Ytterdiameter |
| G | Gänglängd |
| H | Huvuddiameter |
| L | Längd |
| M | Tjocklek |
| ML | Moderlåda |
| Borrkap.mm | Borrkapacitet mm |
| Max detalj-tjockl.mm | Max detalj-tjocklek mm |
| Min borrdjup mm | Minsta borrdjup mm |
| Skruvdim. mm | Skruvdimension mm |
| Ytbeh. | Ytbehandling |
| D | L | G | Borr mm | Art.nr | Antal | Förp. | ML |
|---|---|---|---|---|---|---|---|
| 7.5 | 50 | 50 | 6 | B44212 | 1800 | Bulkpack | |
| 7.5 | 50 | 50 | 6 | 44212 | 75 | Förpackning | 12 |
| 7.5 | 50 | 50 | 6 | 44312 | 25 | Förpackning | 16 |
| 7.5 | 50 | 50 | 6 | SB44212 | 6 | Påspack | 10 |
| 7.5 | 50 | 50 | 6 | SB442129 | 4 | Påspack | 10 |
