Monteringsanvisning Nylonplugg

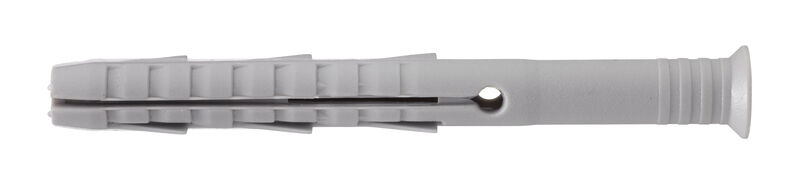

Nylonplugg LE

  • Funksjon: Solid plugg med gode temperatur- og aldringsegenskaper. Pluggens utforming hindrer rotasjon ved montering og gir mulighet for rettet ekspansjon. Pluggen har en lang ekspansjonsdel tilpasset porøse materialer som lettbetong, klinker og betongblokker.
  • Materiale: Nylon.
  • Monteringsinstruksjon: Bor et hull tilpasset størrelsen på pluggen iht. tabellen nedenfor. Trykk pluggen inn i hullet til kragen ligger tett an mot festedetaljen. Skru deretter inn skruen tilpasset pluggen iht. samme tabell. Lengden på skruen skal være ca. 5 mm lengre enn plugg og festedetalj til sammen.
ENHETSVEILEDNING
D Diameter
D1 Utvendig diameter
G Gjengelengde
H Hodediameter
L Lengde
M Tykkelse
MK Morkasse
Borkap.mm Borkapasitet mm
Maks. detaljtykl. mm Maks. detaljtykkelse mm
Min bordybde mm Minst bordybde mm
Skruedim. mm Skruedimensjon mm
Overflatebeh. Overflatebehandling
D L Maks. detalj-tykk.. mm Bor mm Skruedim. mm Art.nr Antall Forp. ML
10 100 20 10 6,0-8,0 3310100 25 Forpakning 12
10 100 20 10 6,0-8,0 SB3310100 3 Posepakke 10
OBS! Posepakke selges kun i multiplum à ti poser.
