teknisk information

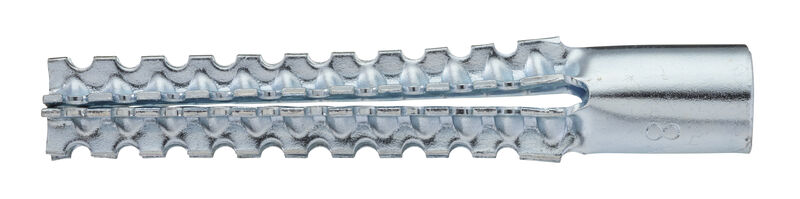

Lättbetongankare
- Funktion: Kraftig metallinfästning för tunga montage i porösa material som lättbetong och lättklinker. Infästningen har en fyrkantig profil som förhindrar rotation i porösa material.
- Material: Stål.
- Ytbehandling: Elförzinkad 5 my, för inomhusbruk.
- Monteringsanvisning: Borra ett hål anpassat till ankaret enligt tabellen nedan. I mycket porösa material borras det mindre hålet enligt tabellen och i massivare material borras det större hålet. Montera sedan lättbetongankaret genom att slå in den i hålet med hjälp av en hammare. Därefter monteras fästdetaljen med skruv anpassad till ankaret enligt samma tabell. Längden på skruven skall vara ca 5 mm längre än ankare och fästdetalj tillsammans.
| D | Diameter |
| D1 | Ytterdiameter |
| G | Gänglängd |
| H | Huvuddiameter |
| L | Längd |
| M | Tjocklek |
| ML | Moderlåda |
| Borrkap.mm | Borrkapacitet mm |
| Max detalj-tjockl.mm | Max detalj-tjocklek mm |
| Min borrdjup mm | Minsta borrdjup mm |
| Skruvdim. mm | Skruvdimension mm |
| Ytbeh. | Ytbehandling |
| D | L | Min. borrdjup mm | Borr mm | Skruvdim. mm | Art.nr | Antal | Förp. | ML |
|---|---|---|---|---|---|---|---|---|
| 6 | 32 | 40 | 5-6 | 5,0-6,0 | 376032 | 200 | Förpackning | 12 |
| 6 | 32 | 40 | 5-6 | 5,0-6,0 | SB376032 | 8 | Påspack | 10 |
| 8 | 60 | 70 | 6-8 | 6,0-8,0 | 378060 | 50 | Förpackning | 12 |
| 8 | 60 | 70 | 6-8 | 6,0-8,0 | SB378060 | 5 | Påspack | 10 |
| 10 | 60 | 70 | 8-10 | 8,0-10,0 | 371060 | 50 | Förpackning | 12 |
| 10 | 60 | 70 | 8-10 | 8,0-10,0 | SB371060 | 4 | Påspack | 10 |
