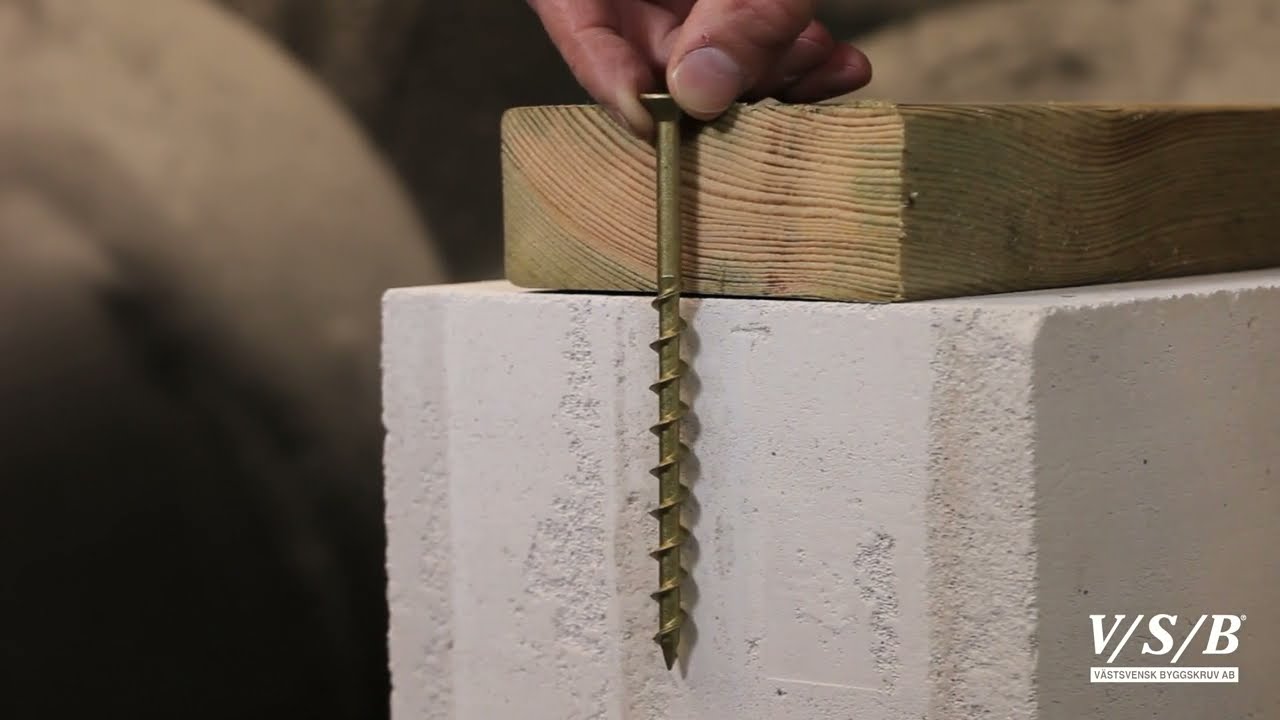

Instruktionsfilm:
Monteringsanvisning Lättbetongskruv

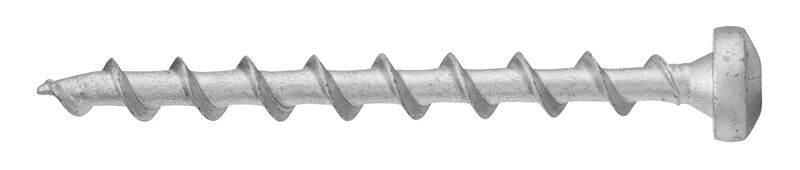

Lättbetongskruv kullrig (utvändig)
- Funktion: Typgodkänd kullrig skruv, nr SC0621-09, med speciellt utvecklad gänga som skruvas direkt i lättbetong och lättklinker utan förborrning.
- Spårtyp/bits: TX 30 och 40.
- Material: Sätthärdat stål.
- Ytbehandling: Zincotech Ag, korrosivitetsklass C4, för utomhusbruk.
- Monteringsanvisning: Skruva i skruven utan att förborra i lättbetongen/lättklinkern, skruva med lågt moment för att inte överdra skruven. Vid osäkerhet om kvaliteten på lättbetongen/ lättklinkern bör provdragning utföras.
| D | Diameter |
| D1 | Ytterdiameter |
| G | Gänglängd |
| H | Huvuddiameter |
| L | Längd |
| M | Tjocklek |
| ML | Moderlåda |
| Borrkap.mm | Borrkapacitet mm |
| Max detalj-tjockl.mm | Max detalj-tjocklek mm |
| Min borrdjup mm | Minsta borrdjup mm |
| Skruvdim. mm | Skruvdimension mm |
| Ytbeh. | Ytbehandling |
| D | L | H | G | Bits/Hylsa | Max detalj-tjockl. mm | Art.nr | E-nummer | Antal | Förp. | ML |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 80 | 14 | 75 | 30 | 5 | B76880 | 1000 | Bulkpack | ||
| 8 | 80 | 14 | 75 | 30 | 5 | 76880 | 1533170 | 50 | Förpackning | 8 |
| 8 | 80 | 14 | 75 | 30 | 5 | SB76880 | 4 | Påspack | 10 | |
| 10 | 120 | 15.5 | 95 | 40 | 25 | B7610120 | 500 | Bulkpack | ||
| 10 | 120 | 15.5 | 95 | 40 | 25 | 7610120 | 50 | Förpackning | 8 | |
| 10 | 120 | 15.5 | 95 | 40 | 25 | SB7610120 | 2 | Påspack | 10 |
