Instruktionsfilm:
Monteringsanvisning Ankarmassa
teknisk information

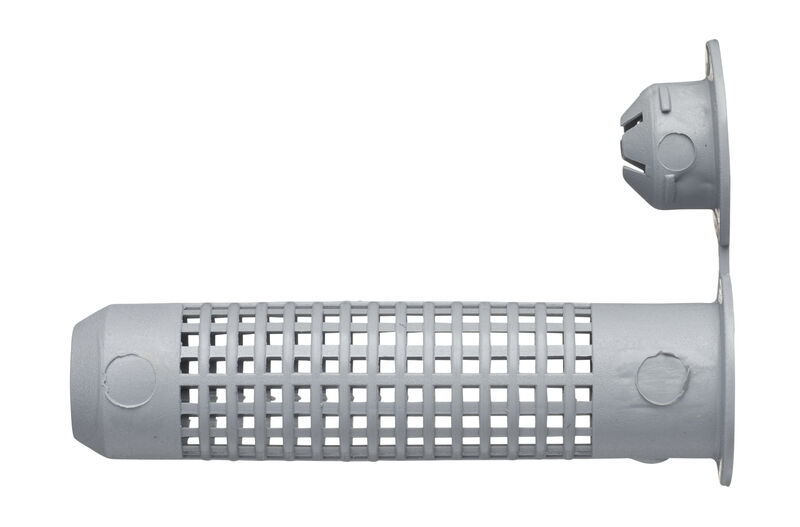

Perforhylsa till ankarmassa
- Funktion: Perforhylsan används ihop med ankarmassa för infästning i hålsten. Hylsan gör så att ankarmassa bildar en kropp runt detaljen som skall fästas i hålstenen.
- Monteringsanvisning: Borra hål i hålstenen enligt anvisning, tryck i perforhylsan i hålet. Fyll hela perforhylsan med ankarmassa. Tryck och skruva därefter in fästdetaljen till botten av perforhylsan. Låt massan härda innan belastning.
| D | Diameter |
| D1 | Ytterdiameter |
| G | Gänglängd |
| H | Huvuddiameter |
| L | Längd |
| M | Tjocklek |
| ML | Moderlåda |
| Borrkap.mm | Borrkapacitet mm |
| Max detalj-tjockl.mm | Max detalj-tjocklek mm |
| Min borrdjup mm | Minsta borrdjup mm |
| Skruvdim. mm | Skruvdimension mm |
| Ytbeh. | Ytbehandling |
| D | L | Art.nr | E-nummer | Antal | Förp. | ML |
|---|---|---|---|---|---|---|
| 12 | 50 | 84714 | 10 | Förpackning | 20 | |
| 16 | 85 | 84715 | 10 | Förpackning | 10 | |
| 16 | 130 | 84720 | 10 | Förpackning | 10 | |
| 20 | 85 | 84716 | 10 | Förpackning | 6 |
